GIGABYTE MB Sc LGA1700 B760M DS3H WIFI6E GEN5, Intel B760, 4xDDR5, 2xDP, 1xHDMI, mATX
GIGABYTE MB Sc LGA1700 B760M DS3H WIFI6E GEN5, Intel B760, 4xDDR5, 2xDP, 1xHDMI, mATX

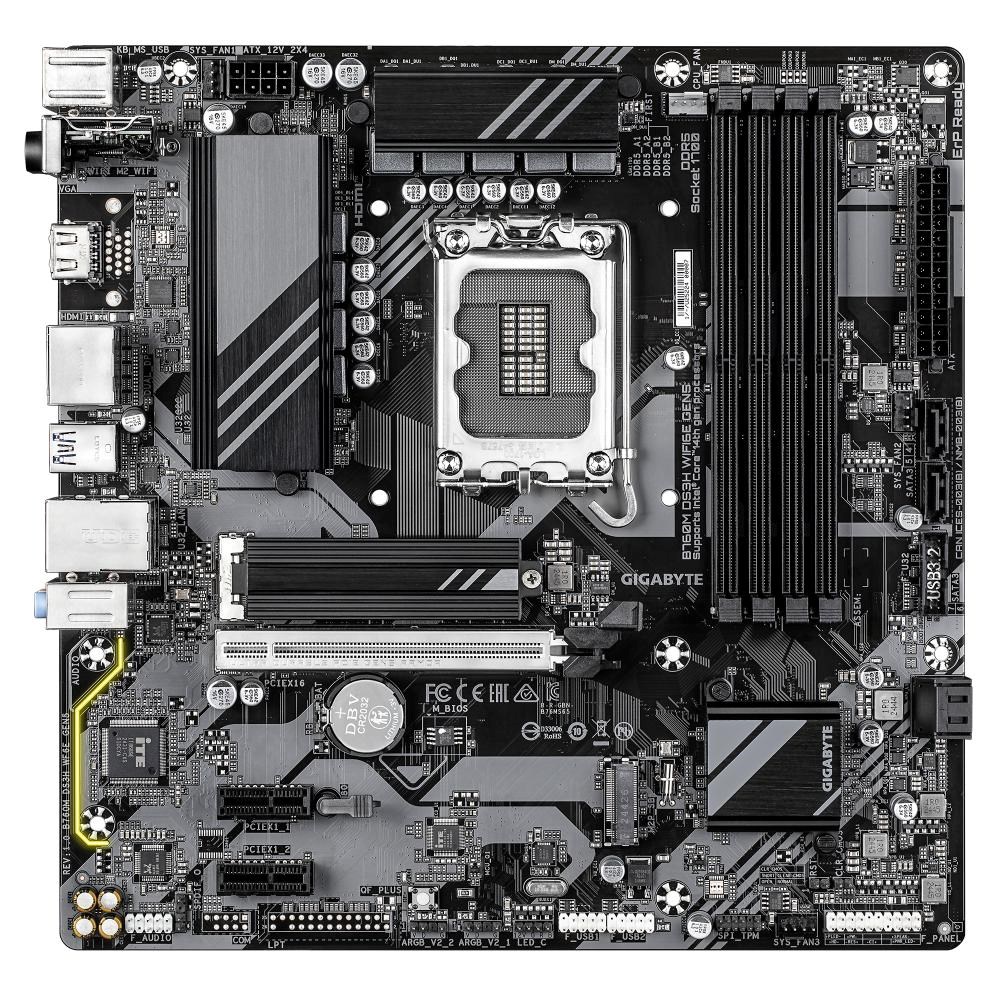

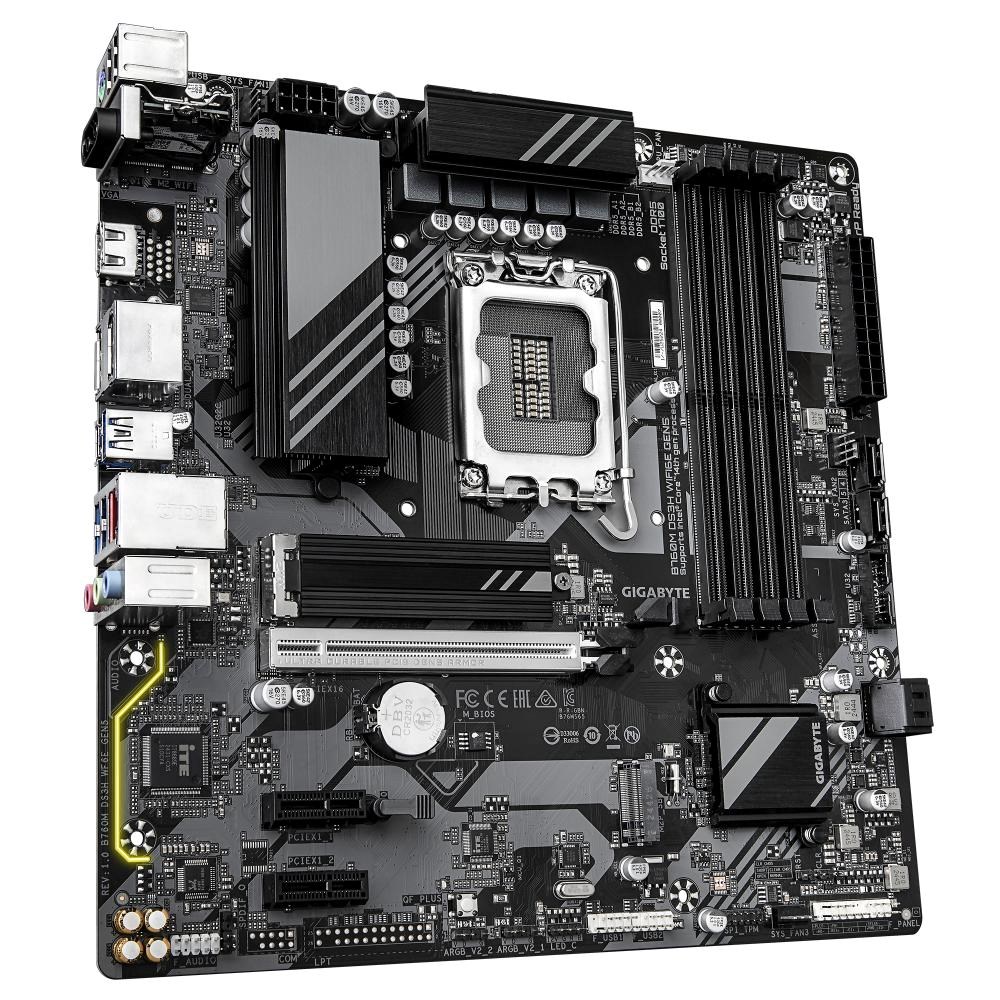

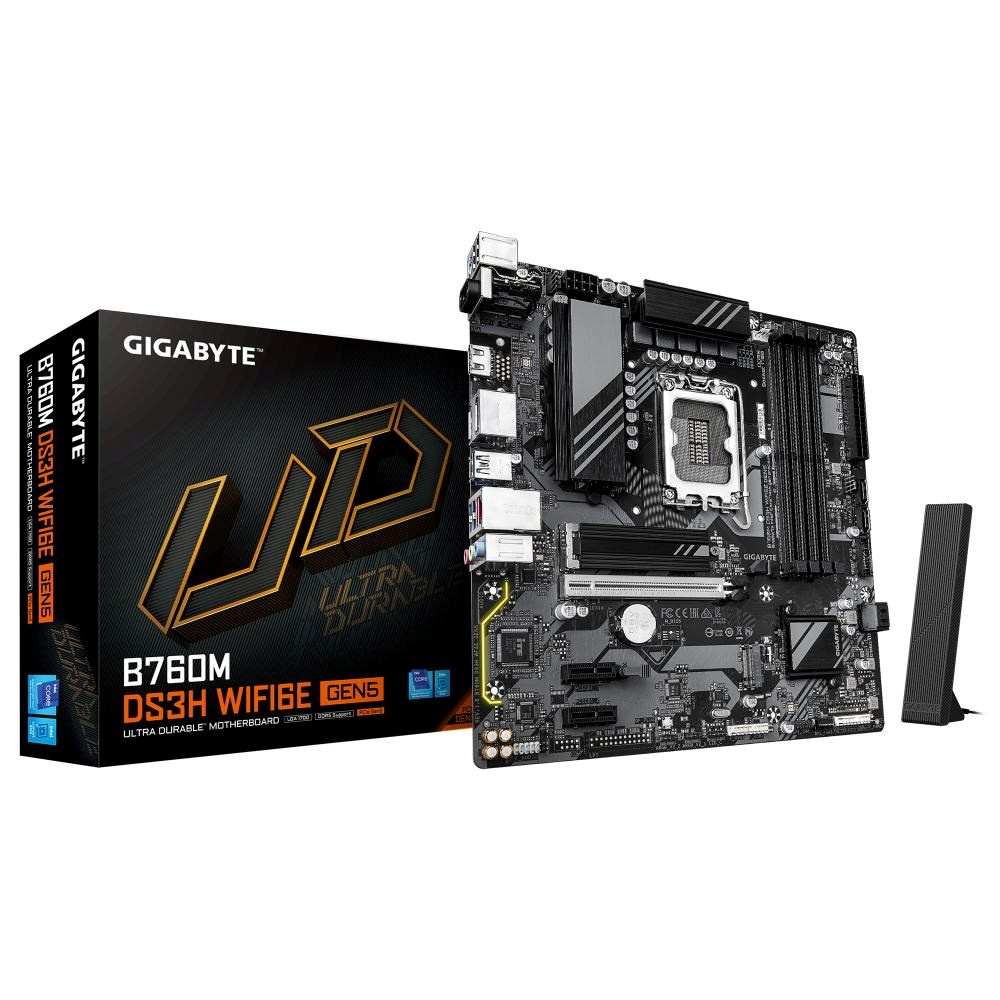

GIGABYTE B760M DS3H WIFI6E GEN5
- PCIe Gen5 Výkonnosť : Perfektná synchronizácia na víťazstvo
- Podpora procesorov Intel® Core™ 14., 13. a 12. generácie
- WIFI EZ-Plug : Rýchly a jednoduchý dizajn pre inštaláciu Wi-Fi antény
- WIFI Compass : Automaticky detekuje najlepšiu polohu antény pre najsilnejší Wi-Fi signál.
- EZ-Latch : PCIe 5.0x16 zásuvka s rýchlou uvoľňovacou konštrukciou
- PCIe UD Slot : SMD PCIe 5.0 Armor pre lepšiu podporu grafických kariet
- Neporovnateľný výkon : Hybridné 6+2+1 fázy VRM riešenie
- Dvojkanál DDR5 : Podpora pamäťových modulov 4*DIMM XMP
- Rýchle siete : LAN 2.5 GbE a Wi-Fi 802.11ax
- Next Generation Storage : 2*PCIe 4.0 x4 M.2 konektory
- Rozšírená konektivita : Zadný USB-C® 10 Gb/s, DP, HDMI
- Smart Fan 6 : Funkcie s viacerými senzormi teplôt, hybridné ventilátorové hlavičky s FAN STOP
- Q-Flash Plus : Aktualizácia BIOS bez nutnosti inštalácie CPU, pamäte a grafickej karty
CPU
LGA1700 soket: Podpora pre procesory Intel® Core™ 14., 13. a 12. generácie
(Pre najnovší zoznam podpory CPU navštívte web GIGABYTE.)
L3 cache sa líši s CPU
Čipset
Intel® B760 Express čipset
Pamäť
Procesory Intel® Core™ i9/i7 14. a 13. generácie:
- Podpora pre DDR5 5600/5200/4800/4400 MT/s pamäťové moduly
Procesory Intel® Core™ i5/i3 13. generácie a Intel® Core™ 12. generácie/Pentium® Gold/Celeron®:
- Podpora pre DDR5 4800/4400 MT/s pamäťové moduly
4 x DDR5 DIMM zásuvky s podporou až 256 GB (64 GB na jednu DIMM) systémovej pamäte
Dvojkanálová architektúra pamäte
Podpora ECC Un-buffered DIMM 1Rx8/2Rx8 pamäťových modulov (prevádzka v neECC režime)
Podpora NE-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 pamäťových modulov
Podpora Extreme Memory Profile (XMP) pamäťových modulov
(Konfigurácia CPU a pamäte môže ovplyvniť podporované typy pamäti, dátové rýchlosti (szybkosť) a počet moduly DRAM; viac informácií nájdete na stránke GIGABYTE v zozname podpory pamäte.)
Grafika na doske
Integrovaný grafický procesor - podpora Intel® HD Graphics:
- 1 x HDMI port, podporuje maximálne rozlíšenie 4096x2160@60 Hz
* Podpora HDMI 2.1 verzia a HDCP 2.3.
** Podpora natívnych HDMI 2.1 TMDS kompatibilných portov.
- 1 x DisplayPort, podporuje maximálne rozlíšenie 4096x2304@60 Hz
* Podpora DisplayPort 1.2 verzia a HDCP 2.3
- 1 x DisplayPort, podporuje maximálne rozlíšenie 4096x2304@60 Hz
* Podpora DisplayPort 1.2 verzia.
(Špecifikácie grafiky sa môžu líšiť v závislosti od podpory CPU.)
Podpora až troch displejov súčasne)
Zvuk
Realtek® Audio CODEC
High Definition Audio
2/4/5.1/7.1-kanálové
* Funkcionalitu zvukovej jack sa dá zmeniť pomocou softvéru zvuku. Na konfiguráciu 7.1-kanálového zvuku pristupujte k softvéru zvuku.
Podpora S/PDIF Out
LAN
Realtek® 2.5GbE LAN čip (2,5 Gbps/1 Gbps/100 Mbps)
Bezdrôtová komunikácia
Intel® Wi-Fi 6E AX210
- WIFI a, b, g, n, ac, ax, podporuje carrier frekvenčné pásma 2.4/5/6 GHz
- BLUETOOTH 5.3
- Podpora bezdrôtového štandardu 11ax 160MHz
(Skutočná dátová rýchlosť sa môže líšiť v závislosti od prostredia a vybavenia.)
Rozširujúce zásuvky
CPU:
- 1 x PCI Express x16 zásuvka, podporuje PCIe 5.0 a beží na x16
* PCIEX16 zásuvka môže podporovať len grafickú kartu alebo NVMe SSD.
Čipset:
- 2 x PCI Express x1 zásuvky, podporujú PCIe 3.0 a bežia na x1
Úložiskové rozhranie
CPU:
- 1 x M.2 konektor (Socket 3, M key, typ 2280 PCIe 4.0 x4/x2 SSD podpora) (M2A_CPU)
Čipset:
- 1 x M.2 konektor (Socket 3, M key, typ 2280 PCIe 4.0 x4/x2 SSD podpora) (M2P_SB)
- 4 x SATA 6Gb/s konektory
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pre SATA úložiská
USB
Čipset:
- 1 x USB Type-C® port na zadnom paneli, s podporou USB 3.2 Gen 2
- 5 x USB 3.2 Gen 1 portov (3 na zadnom paneli, 2 dostupné cez interný USB header)
- 2 x USB 2.0/1.1 porty na zadnom paneli
Čipset+USB 2.0 Hub:
- 4 x USB 2.0/1.1 porty dostupné cez interné USB header
Interné I/O konektory
1 x 24-pin ATX hlavný napájací konektor
1 x 8-pin ATX 12V napájací konektor
1 x CPU fan hlavička
3 x systémové fan hlavičky
2 x addressable RGB Gen2 LED pásky hlavičky
1 x RGB LED pások hlavička
2 x M.2 Socket 3 konektory
4 x SATA 6Gb/s konektory
1 x predná panelová hlavička
1 x audio hlavička predného panela
1 x USB 3.2 Gen 1 hlavička
2 x USB 2.0/1.1 hlavičky
1 x Trustedi platform module hlavička (len pre GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 modul)
1 x S/PDIF Out hlavička
1 x Q-Flash Plus tlačidlo
1 x reset jumper
1 x Clear CMOS jumper

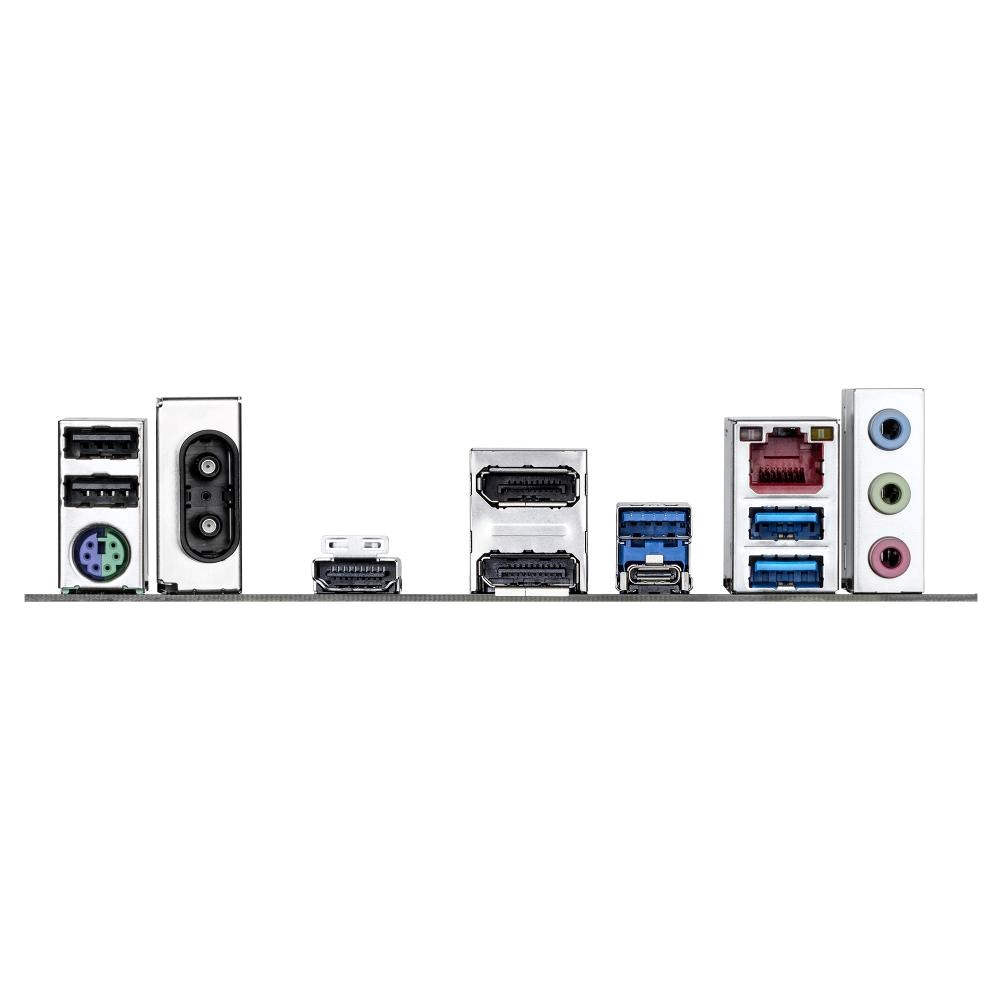

Zadné panelové I/O konektory
2 x USB 2.0/1.1 porty
1 x PS/2 port pre klávesnicu/mys
2 x anténne konektory (2T2R)
1 x HDMI port (Poznámka)
2 x DisplayPort (Poznámka)
3 x USB 3.2 Gen 1 porty
1 x USB Type-C® port, s podporou USB 3.2 Gen 2
1 x RJ-45 port
3 x zvukové jacky
(Poznámka) Skutočná podpora sa môže líšiť podľa CPU.
I/O Controller
iTE® I/O Controller čip
Monitoring H/W
Detekcia napätia
Detekcia teploty
Detekcia rýchlosti ventilátora
Detekcia prietoku vody chladenia
Upozornenie na zlyhanie ventilátora
Regulácia rýchlosti ventilátora
* Funkcia regulácie rýchlosti ventilátora závisí od vášho ventilátora.
BIOS
1 x 128 Mbit flash
Použitie licencovaného AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unikátne funkcie
Podpora GIGABYTE Control Center (GCC)
* Dostupné aplikácie v GCC sa môžu líšiť podľa modelu základnej dosky. Funkcie každej aplikácie sa nemusia zhodovať s podporou na doske.
Podpora Q-Flash
Podpora Q-Flash Plus
Podpora Smart Backup
Skúsený softvér
Norton® Internet Security (OEM verzia)
Operačný systém
Podpora Windows 11 64-bitov
Podpora Windows 10 64-bitov
Formát
Micro ATX formát; 24.4 cm x 24.4 cm
Popis produktu bol preložený pomocou umelej inteligencie a môže obsahovať nepresnosti.
.
